Инструкция - Датчик в баню v2.0

  1. Как это работает?
  1. Включение устройства.
  1. Подключение контактов и распиновка.



Как это работает?

  1. Мы снимаем показания с датчика,
  1. Передаём их в систему умный дом Majordomo, установленную на одноплатный миникомпьютер raspberry pi 3,
  1. Выводим показания в виде графика в одной из “сцен” умного дома,
  1. Показываем в трансляции часть веб страницы сцены с графиком.



Включение устройства

Прибор отправляю собранным, всё уже подключено и должно заработать при включении в сеть сразу.

  • ШАГ 1. Включаем устройство в локальную сеть (подключаем к роутеру) при помощи интернет-кабеля RJ45 (в комплекте). Включаем устройство кнопкой на шнуре питания 5В.

    … Ожидаем пока устройство загрузится, обычно это занимает 2-3 минуты.

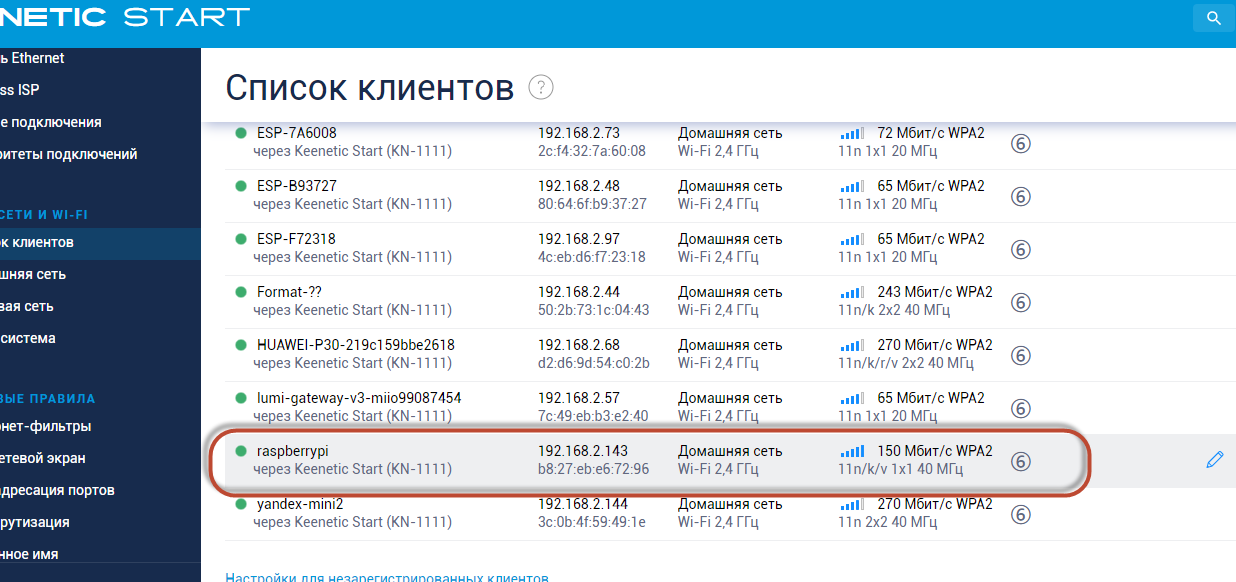

  • ШАГ 2. Далее нам нужно узнать IP адрес, полученный устройством. Его можно посмотреть внутри роутера на странице с подключенными клиентами. Устройство должно определиться как raspberrypi - на скрине мы видимо что определился адрес 192.168.2.143 - у Вас он будет будет отличаться.

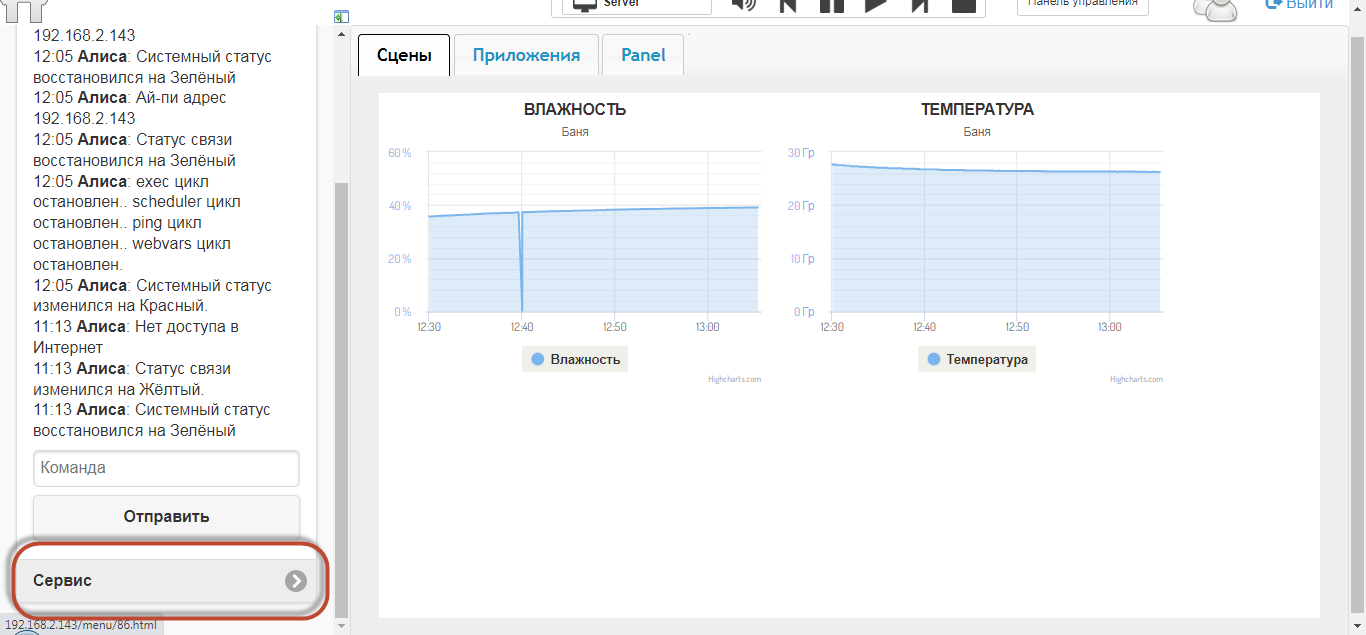

  • ШАГ 3. Если мы откроем этот адрес в браузере http://192.168.2.143/, то попадаем на главную страничку умного дома. Нам нужно перейти на страничку, где открыта только нужная нам сцена. Для этого переходим на вкадку Сервис —> Сцены

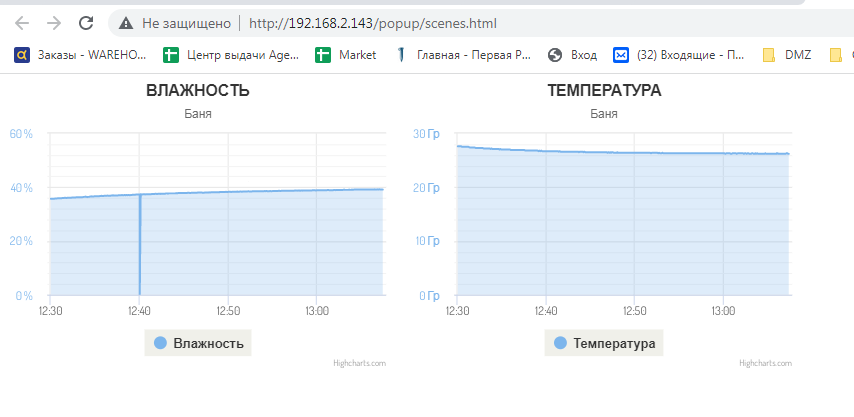

Это и будет та страничка, которую мы добавим в трансляцию. Сохраняем адрес вида http://192.168.X.XXX/popup/scenes.html

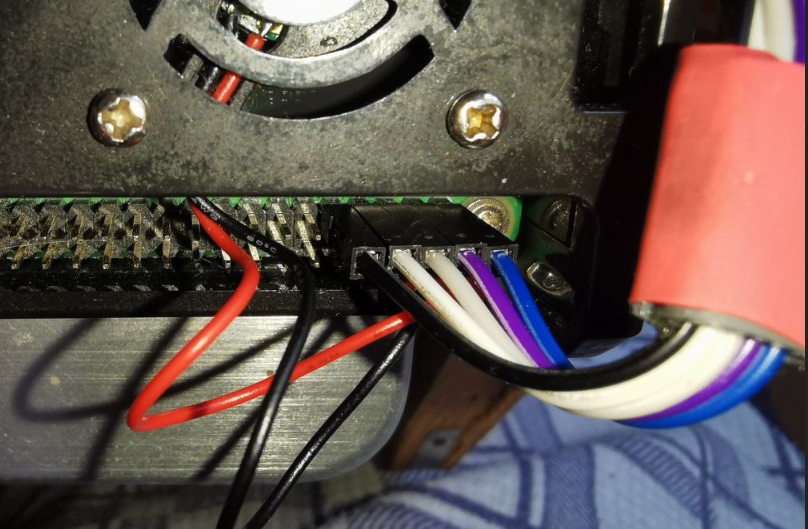

Подключение контактов следующее:

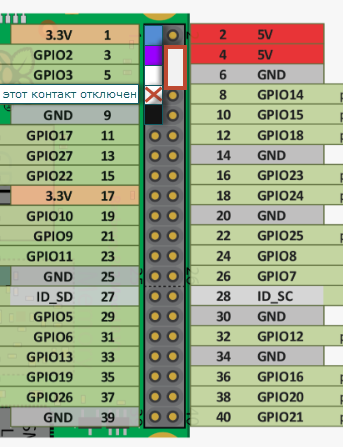

Распиновка:
